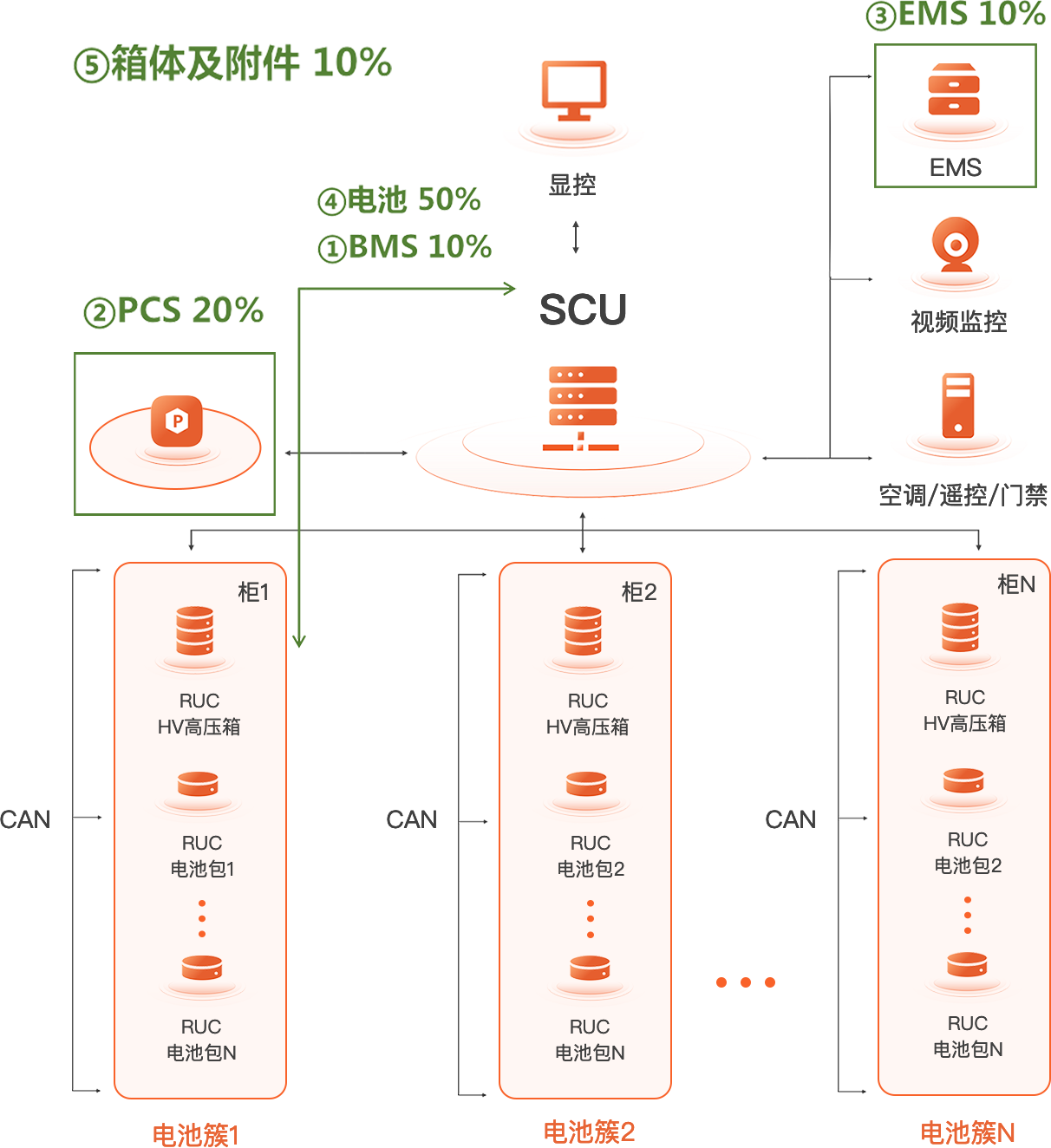

储能设备系统管理架构说明

电池管理系统

SCU
负责各簇电压、电流、温度、SOC、SOH数据收集和分析、存储;和EMS数据通讯,站数据上送和电网调度命令响应;控制电超接触状态与监控数据分析。
RCU
总电压、总电流采集,继电器控制和诊断,整簇电池信息收集和分析。
BMU
单体电压、温度采集、单体均衡、散热控制。
BMS 云
展示电池系统总电压、SOC、SOH、电流、温度以及每个电池柜的电池状态、告警信息和BDU状态;接收主SCU上报的公共参数,并保存本地数据。

电池的优势

寿命长
循环寿命在6000次以上
使用安全
磷酸铁锂电池经过严格的安全测试,即使在剧烈的碰撞中不会爆炸
充电快速
使用专用充电器,1.5C充电40分钟即可以使电池充满,启动电流可达2C
耐高温
磷酸铁锂电池热峰值可以达到350到500摄氏度,工作温度范围宽广(-20~75℃),高温(60℃)
容量大
电池的容量大,能量密度是铅酸电池的3~4倍,是镍镉电池的2.5倍,是镍氢电池的1.8倍

能源管理系统

系统总览
数据采集
01
实时数据采集和监控,包括储能站关键运行信息、电站额定功率、电站额定容量、电站PCS运行台数等
02
地图显示储能站的地理位置
03
展示近期的历史数据:今日和昨日削峰电量、月、周、昨日、24小时的充放电有功功率曲线
监视与控制
站点监控
01
显示当前储能站的充放电情况,以及相关关键数据情况,增加储能设备的安全及效能
02
对储能电站下多个储能单元的事故汇总,可通过点击光字牌查看详细
03
对计划控制中储能电站的显示数据,包括充放电实时曲线、日中计划曲线、日内超短期曲线
日前计划
维护查询
01
充放电计划维护:储能站的充放电计划、新能源预测信息曲线及储能充放电信息曲线
02
历史计划查询:通过日期选择查询相应时间段的调度计划值
03
报警查询: 用户可通过报警界面能够对历史报警信息进行查询并导出

安全防护

建设规范
贯彻“预防为主,防消结合”的消防工作方针。
配合BMS系统严格控制电池温度,不只提高安全等级,增加电池寿命及效率。
电气消防
PCS舱内布置有感烟和感温探测器,并在舱内入口处放置手持式灭火器。
事故照明:预制舱内设置有安全通道,且出入口等处设置灯光显示的疏散指示标志。
电池消防
电池舱内电池消防措施主要采用全氟己酮自动灭火系统。
消防配电线路均暗敷于非燃烧结构内,或采用金属管保护,电缆均采用阻燃型电缆,电缆防火采取封、堵、隔等防火措施。
在配电装置的电缆进出口、电缆沟出墙等处用防火堵料封堵严密。
火灾报警及控制系统
在预制舱内设置的火灾自动报警系统设备包括火灾报警控制器、探测器、控制模块、信号模块、手动报警按钮等。
监测系统各区域的火警信号,并可根据消防要求对各储能单元实施自动联动控制。
火灾报警控制器上设有被控设备的运行状态指示和手动操作按钮。
